Giới thiệu về khung cảm ứng hồng ngoại
Khung cảm ứng hồng ngoại là gì?
Khung cảm ứng hồng ngoại (Infrared Touch Frame) là một thiết bị được lắp đặt xung quanh màn hình nhằm biến màn hình thường thành màn hình cảm ứng. Công nghệ này sử dụng hệ thống tia hồng ngoại để phát hiện vị trí chạm của người dùng mà không cần tích hợp trực tiếp vào tấm nền màn hình.
Khác với các công nghệ cảm ứng truyền thống như điện dung hay điện trở, khung cảm ứng hồng ngoại hoạt động độc lập với màn hình, giúp người dùng dễ dàng nâng cấp thiết bị hiện có mà không cần thay mới hoàn toàn.
Các thành phần chính của khung cảm ứng hồng ngoại
Một bộ khung cảm ứng hồng ngoại tiêu chuẩn bao gồm:
- Dải LED phát tia hồng ngoại (IR LED): phát tia hồng ngoại theo chiều ngang và dọc
- Cảm biến thu (Photodiode): nhận tín hiệu khi tia bị gián đoạn
- Bộ xử lý trung tâm (Controller Board): xác định tọa độ điểm chạm
- Cổng kết nối (USB): truyền dữ liệu về máy tính hoặc thiết bị điều khiển
- Khung viền (Frame): cố định và bao quanh màn hình
Sự kết hợp giữa các thành phần này tạo thành một “lưới tia hồng ngoại” vô hình giúp nhận diện chính xác vị trí tương tác.

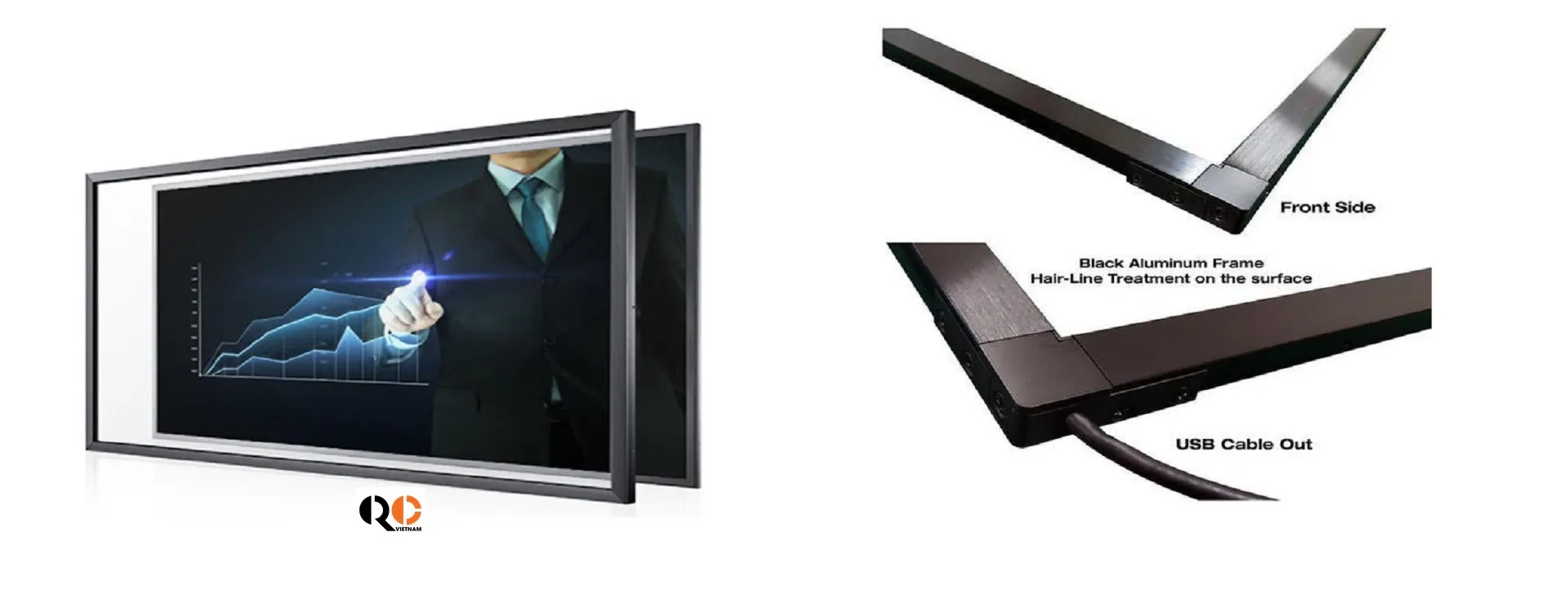

Cấu tạo của khung cảm ứng
Lịch sử phát triển và ứng dụng phổ biến
Công nghệ cảm ứng hồng ngoại xuất hiện từ những năm 1980 và nhanh chóng được ứng dụng trong các hệ thống công nghiệp. Tuy nhiên, chỉ trong những năm gần đây, với sự phát triển của màn hình lớn và nhu cầu tương tác cao, khung cảm ứng hồng ngoại mới thực sự bùng nổ.
Hiện nay, công nghệ này được sử dụng rộng rãi trong:
- Giáo dục (bảng tương tác thông minh)
- Doanh nghiệp (phòng họp, trình chiếu)
- Bán lẻ (kiosk, màn hình quảng cáo)
- Triển lãm và sự kiện
Tầm quan trọng trong hệ thống tự động hóa hiện đại
Trong thời đại chuyển đổi số, việc tương tác trực tiếp với dữ liệu và nội dung hiển thị là yếu tố quan trọng giúp nâng cao hiệu quả làm việc và trải nghiệm người dùng.
Khung cảm ứng hồng ngoại đóng vai trò:
- Tăng khả năng tương tác
- Tối ưu trải nghiệm người dùng
- Giảm chi phí đầu tư thiết bị mới
- Hỗ trợ các hệ thống tự động hóa và IoT
Nguyên lý hoạt động của khung cảm ứng hồng ngoại
Cơ chế phát hiện chuyển động bằng tia hồng ngoại
Khung cảm ứng tạo ra một mạng lưới tia hồng ngoại vô hình bao phủ toàn bộ bề mặt màn hình. Khi người dùng chạm vào, ngón tay hoặc vật thể sẽ làm gián đoạn các tia này.
Hệ thống sẽ xác định chính xác vị trí giao điểm của các tia bị ngắt để xác định tọa độ điểm chạm.
Quá trình xử lý tín hiệu và truyền dữ liệu
Quá trình hoạt động gồm 3 bước chính:
- Phát tia hồng ngoại liên tục
- Phát hiện sự gián đoạn tia
- Bộ điều khiển xử lý và gửi tín hiệu qua USB
Dữ liệu sau đó được hệ điều hành xử lý như một thao tác chuột hoặc cảm ứng thông thường.
Các yếu tố ảnh hưởng đến độ nhạy và chính xác
Một số yếu tố ảnh hưởng đến hiệu suất:
- Ánh sáng môi trường mạnh (ánh nắng trực tiếp)
- Bụi bẩn hoặc vật cản trên khung
- Chất lượng linh kiện cảm biến
- Số lượng điểm chạm hỗ trợ
So sánh với các công nghệ cảm ứng khác
| Công nghệ | Ưu điểm | Nhược điểm |
|---|---|---|
| Hồng ngoại | Bền, đa điểm, không cần chạm trực tiếp | Bị ảnh hưởng ánh sáng |
| Điện dung | Mượt, chính xác cao | Giá cao, cần chạm tay |
| Điện trở | Giá rẻ | Độ bền thấp |
Bảng so sánh các công nghệ cảm ứng
Ứng dụng của khung cảm ứng hồng ngoại
Trong hệ thống chiếu sáng và trình chiếu
Khung cảm ứng giúp biến màn hình trình chiếu thành bảng tương tác:
- Giảng dạy trực quan
- Thuyết trình sinh động
- Ghi chú trực tiếp lên màn hình
Trong kiểm soát truy cập và bảo mật
Ứng dụng trong:
- Máy chấm công
- Hệ thống kiểm soát cửa
- Kiosk xác thực người dùng
Trong nhà thông minh và IoT
Người dùng có thể:
- Điều khiển thiết bị
- Quản lý hệ thống thông minh
- Tương tác trực tiếp với dashboard
Trong lĩnh vực an ninh và giám sát
- Điều khiển camera
- Theo dõi chuyển động
- Tương tác với hệ thống giám sát
Ưu điểm và hạn chế của khung cảm ứng hồng ngoại
Ưu điểm nổi bật
- Độ bền cao, tuổi thọ dài
- Hỗ trợ đa điểm (multi-touch)
- Hoạt động với nhiều loại vật thể
- Dễ lắp đặt, không cần thay màn hình
- Chi phí hợp lý
Hạn chế cần lưu ý
- Dễ bị ảnh hưởng bởi ánh sáng mạnh
- Cần vệ sinh định kỳ
- Viền khung có thể làm tăng kích thước tổng thể
Giải pháp khắc phục
- Sử dụng trong môi trường ánh sáng ổn định
- Lắp đặt đúng kỹ thuật
- Chọn sản phẩm chất lượng cao
Lựa chọn và lắp đặt khung cảm ứng hồng ngoại
Tiêu chí lựa chọn
- Kích thước phù hợp màn hình
- Số điểm chạm (2, 10, 20 điểm)
- Môi trường sử dụng (trong nhà/ngoài trời)
- Hệ điều hành tương thích
Các yếu tố kỹ thuật cần xem xét
- Độ phân giải cảm ứng
- Tốc độ phản hồi
- Khả năng chống nhiễu
- Chuẩn kết nối
Quy trình lắp đặt
- Đo kích thước màn hình
- Gắn khung vào viền
- Kết nối USB
- Cài đặt driver
- Hiệu chỉnh (calibration)
Bảo trì và nâng cấp
- Vệ sinh định kỳ
- Kiểm tra kết nối
- Cập nhật driver
- Thay thế khi cần thiết
Tương lai và xu hướng phát triển
Cải tiến công nghệ
- Độ nhạy cao hơn
- Tiết kiệm năng lượng
- Thiết kế mỏng hơn
Kết hợp với AI
- Nhận diện cử chỉ
- Phân tích hành vi người dùng
- Cá nhân hóa trải nghiệm
Xu hướng thị trường
- Tăng nhu cầu trong giáo dục
- Ứng dụng mạnh trong bán lẻ
- Phát triển trong smart city
Vai trò trong kỷ nguyên số
Khung cảm ứng hồng ngoại sẽ tiếp tục là cầu nối giữa con người và hệ thống số, giúp nâng cao trải nghiệm tương tác trong mọi lĩnh vực.
Video thực tế về Khung cảm ứng hồng ngoại
Tham khảo thêm: Bài đánh giá chi tiết thực tế Khung cảm ứng hồng ngoại.
Kết luận
Khung cảm ứng hồng ngoại là một giải pháp linh hoạt, tiết kiệm và hiệu quả để nâng cấp màn hình truyền thống thành thiết bị tương tác thông minh. Với nhiều ưu điểm vượt trội và khả năng ứng dụng đa dạng, đây là lựa chọn lý tưởng cho doanh nghiệp, trường học và các tổ chức đang hướng tới chuyển đổi số. Nếu bạn có nhu cầu sử dụng khung cảm ứng hồng ngoại thì hãy liên hệ ngay với chúng tôi qua số hotline, hoặc nhắn tin qua zalo!
